高性能超导电镀铜封装
简介
迈斯纳金属表面处理有限公司是由迈斯纳材料科技有限公司控股与荣上五金电镀有限公司的合资公司，公司总部座落于东莞市松山湖高新技术开发区,生产基地座落于“国家模范电镀园区”一惠州市龙溪环保电镀基地
我们致力于提供高性能的超导电镀铜解决方案，专注于超导带材的铜镀层处理，确保产品在高温超导应用中具备卓越的导电性能和稳定性
凭借先进的技术和创新的电镀工艺，迈斯纳为客户提供量身定制的解决方案，满足各种复杂的技术需求，力求通过精确控制镀层厚度、均匀性和附着力,保证产品的整体电流密度性能与可靠性
迈斯纳金属表面处理有限公司的使命是以客户需求为导向，不断推动技术研发和工艺优化，为全球客户提供卓越的超导金属表面处理服务
超导带材产品规格
产品宽度（mm）
4/6/8/10/12
镀铜厚度范围（μm）
3μm-20μm可调
均匀度要求（%）
±10%-15%
临界电流密度
无衰减
镀铜前电流
P1-237-M-W-H（B-A1）-450m
镀铜后电流
P1-237-M-W（B-A1）-475m
高温超导电镀铜
生产基地概况
迈斯纳材料科技有限公司的超导电镀铜生产基地座落于“国家模范电镀园区”---惠州龙溪环保电镀基地。生产基地占地面积 2700 平方米，拥有着 20 年丰富的电镀经验，培养出了一支高素质的专业团队，生产技术、产能和产品质量在国内同行中名列前茅。
在2024年，迈斯纳金属表面处理有限公司搭建起了一条针对于超导电镀铜的 90 米单机双通道产线，稳定满足宽度为4mm / 6mm / 8mm / 10mm / 12mm 厚度为 3μm-20μm 可调的高性能超导带材镀铜需求，年产能为 8,000KM
迈斯纳高温超导电镀铜
专线实拍图
迈斯纳高温超导电镀铜
专线实拍图
高温超导电镀铜
生产线上料区实拍图

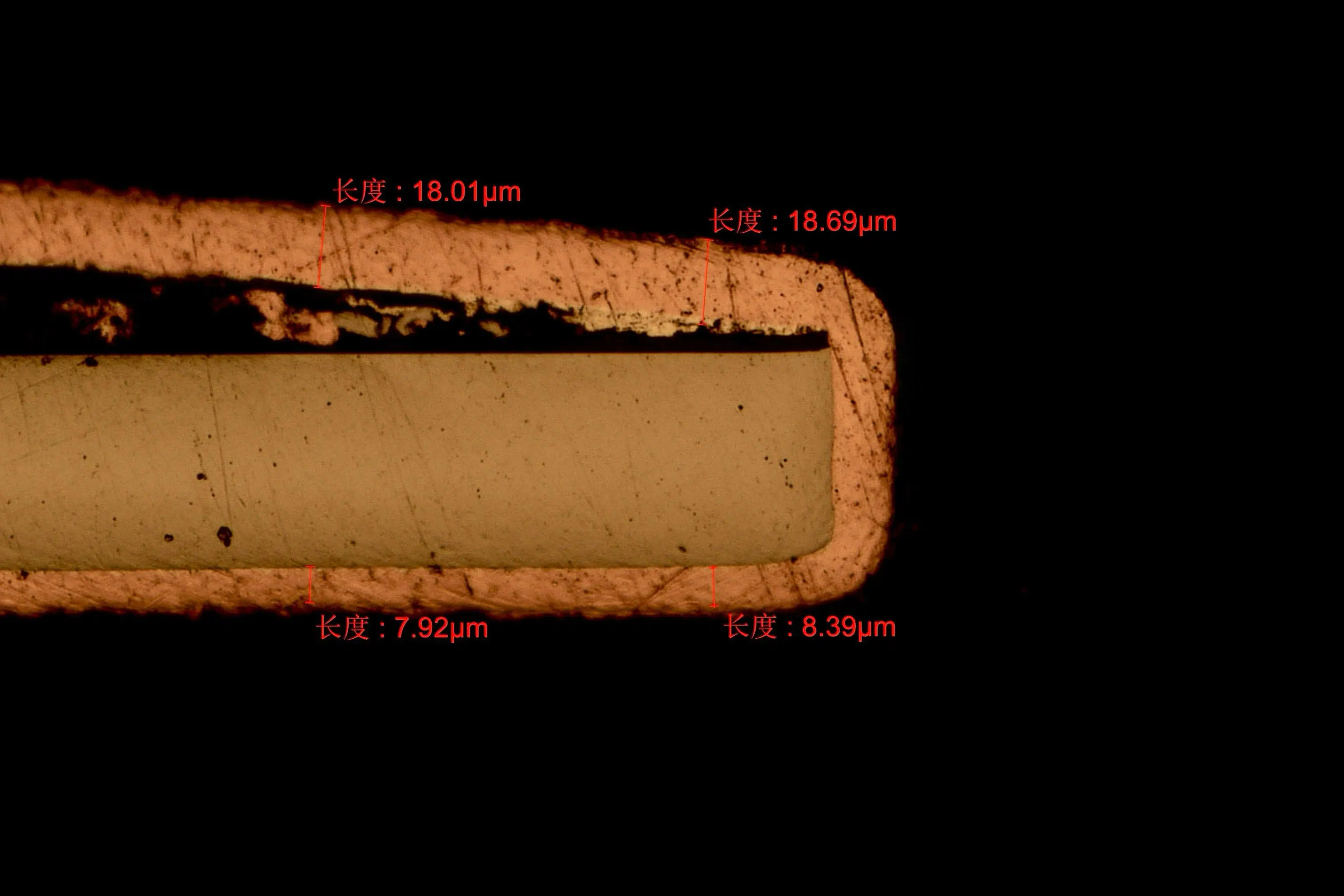

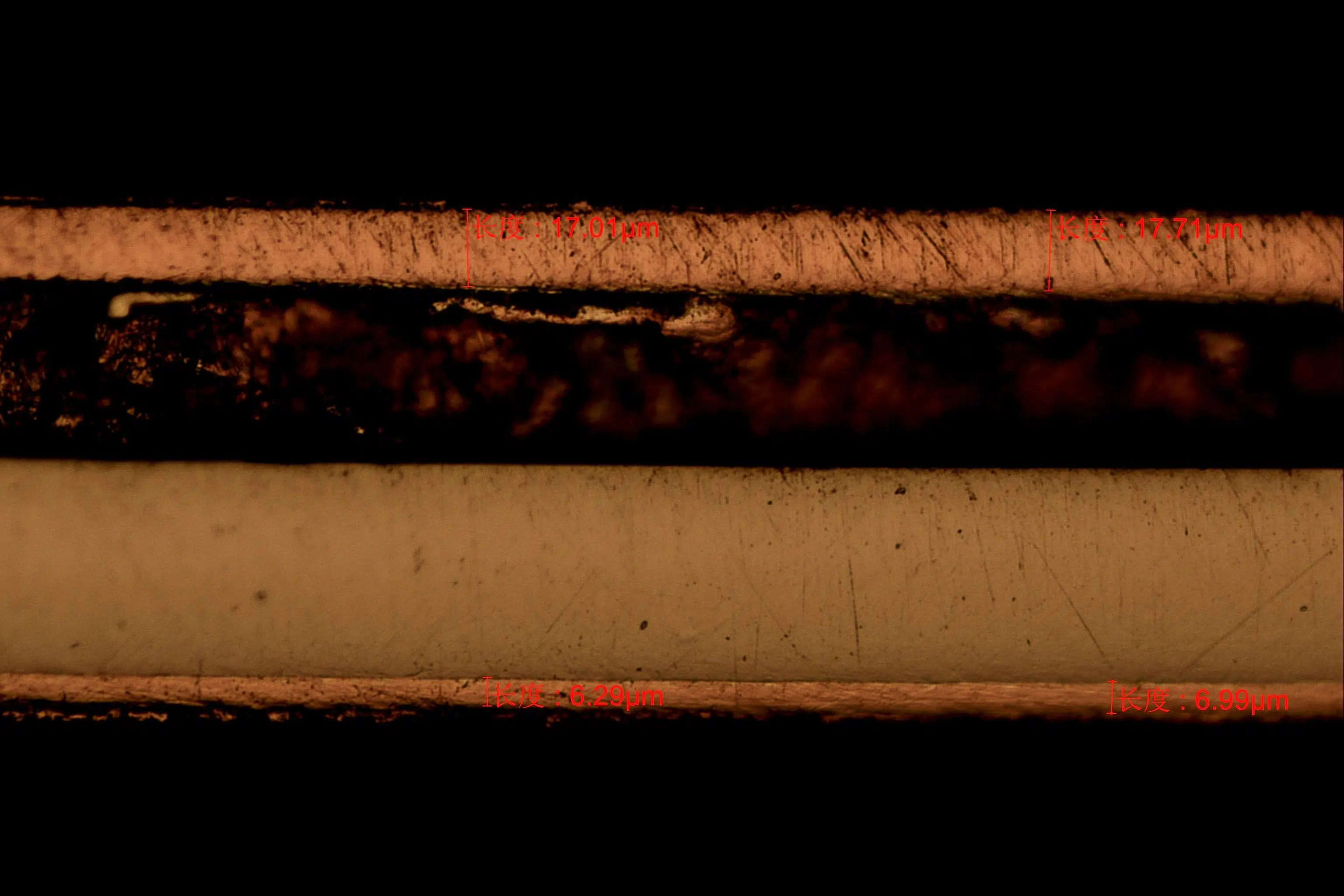

革命性非对称镀层工艺
基于客户对带材正反面差异化性能的前沿需求，迈斯纳金属表面处理首创“单面高精度屏蔽”镀铜工艺，突破性实现正面 15-20μm 与反面 2-5μm 的超薄/超厚组合镀层（厚度比4：1~10：1），为高温超导带材镀铜层提供特殊定制化解决方案
正面 15-20μm 厚镀层：
提供强热承载能力与电磁屏蔽，在失超情况下快速分散热量、稳定电流，最大限度保护带材结构完整性
反面 2-5μm 超薄层：
显著降低带材总厚度，同时优化热传导效率与空间适应性
双重防护机制有效平衡安全性与轻量化需求，为超导系统提供革命性保障
聚变级双面厚铜稳定层
面向高场 REBCO 磁体的高热稳定性解决方案。针对托卡马克高场磁体高载流密度、低温运行及失超保护需求，迈斯纳开发 REBCO 带材双面厚铜稳定层工艺：通过增加铜稳定层有效截面积，为超导层提供更充分的电流旁路与热扩散通道，在局部失超发生时快速分流电流、抑制热点温升，提高高场磁体运行过程中的热稳定裕量与安全性

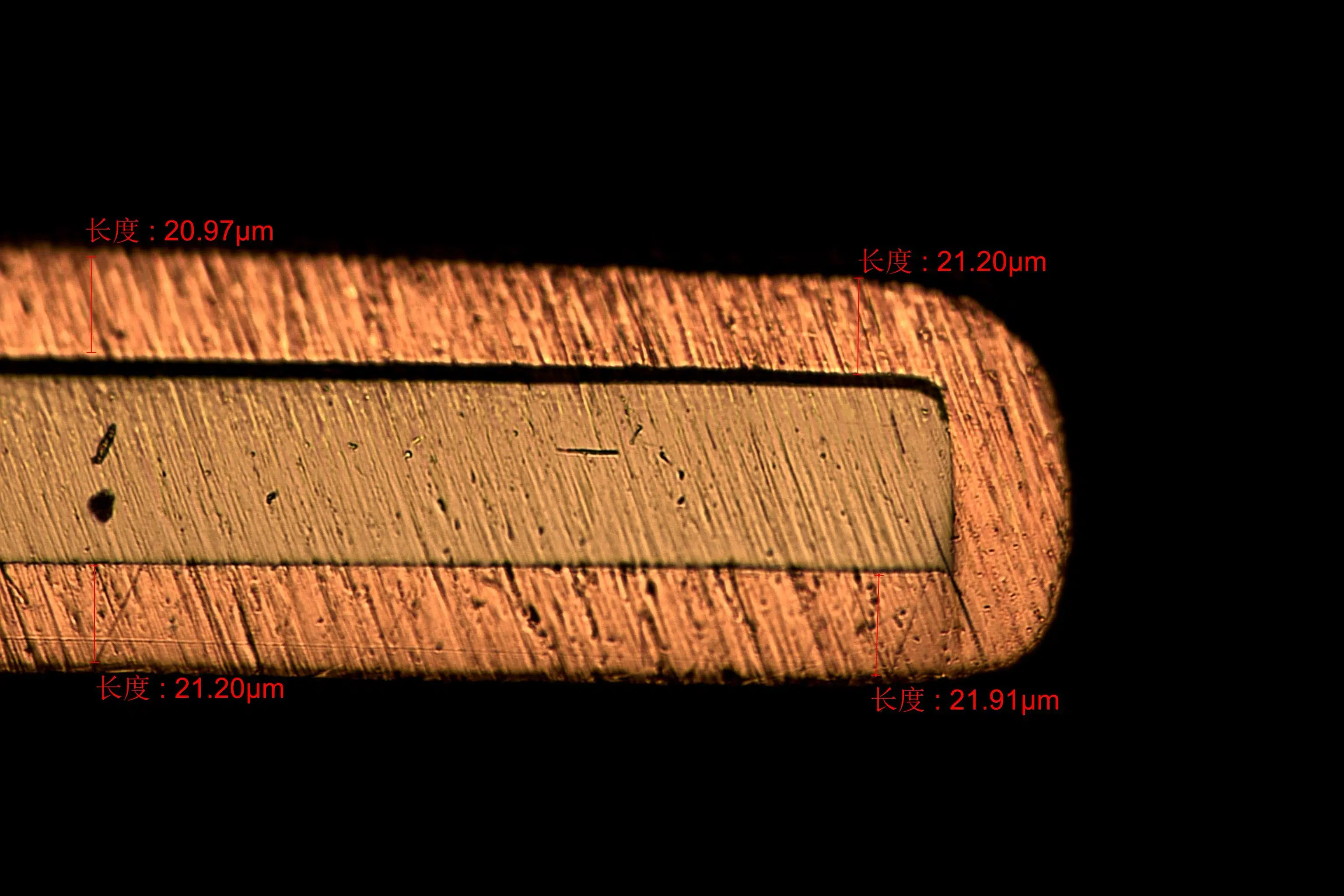

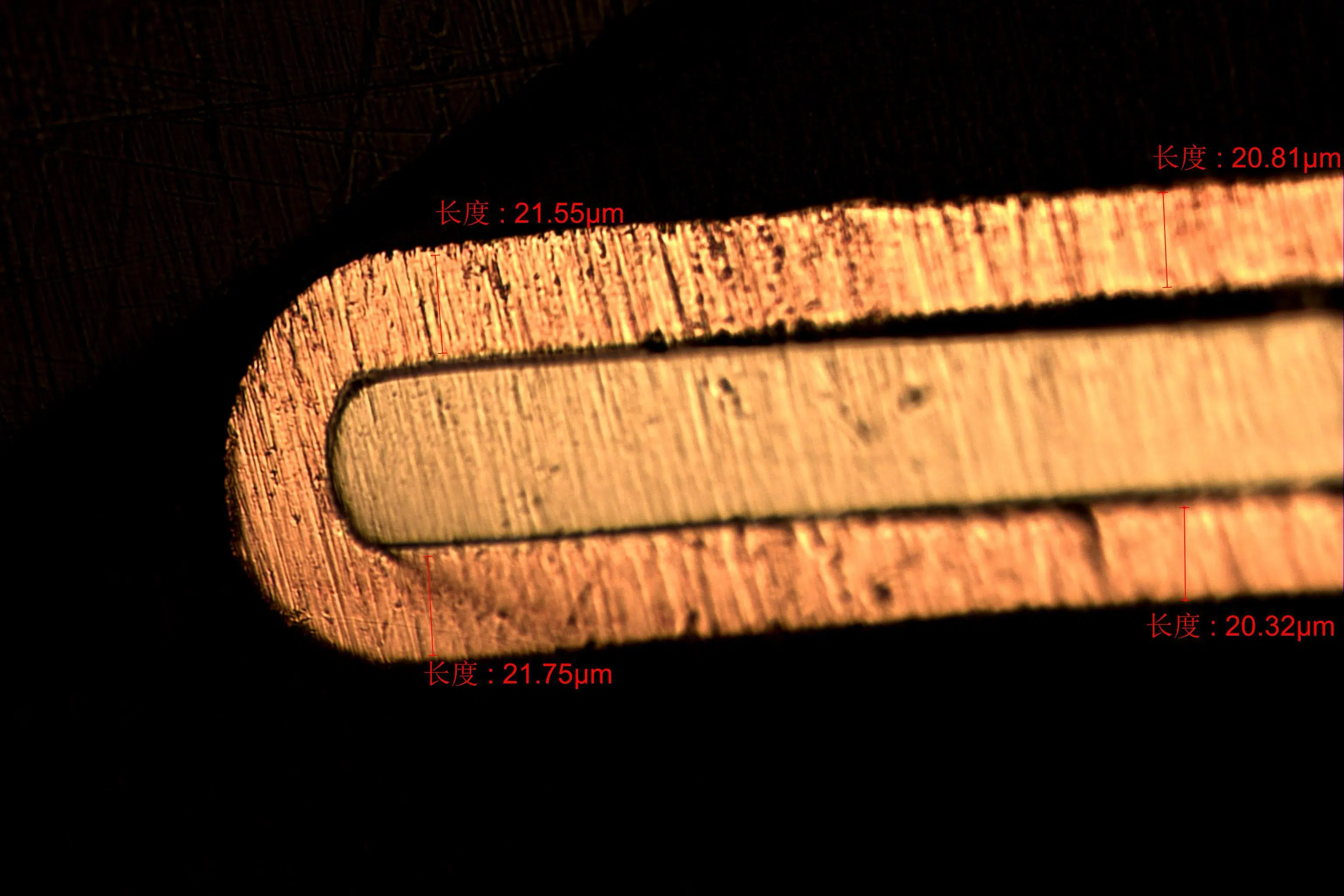

双面 20μm 级厚铜层：
正反双面连续精密电镀，支持 3μm-20μm 及以上铜层厚度定制，为不同运行电流与失超保护策略提供稳定层设计空间

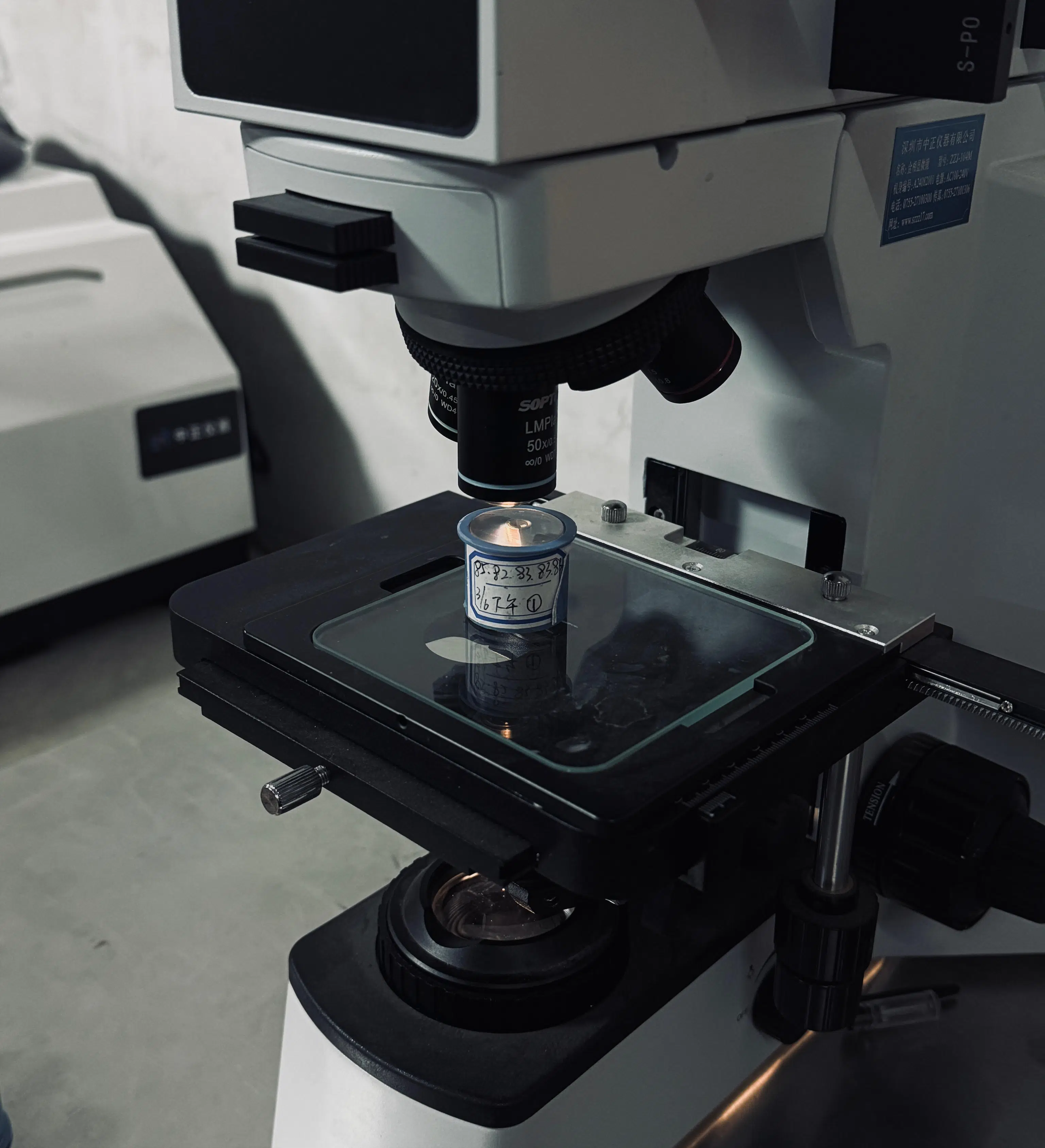

长带厚度均匀性 ±10% 以内：

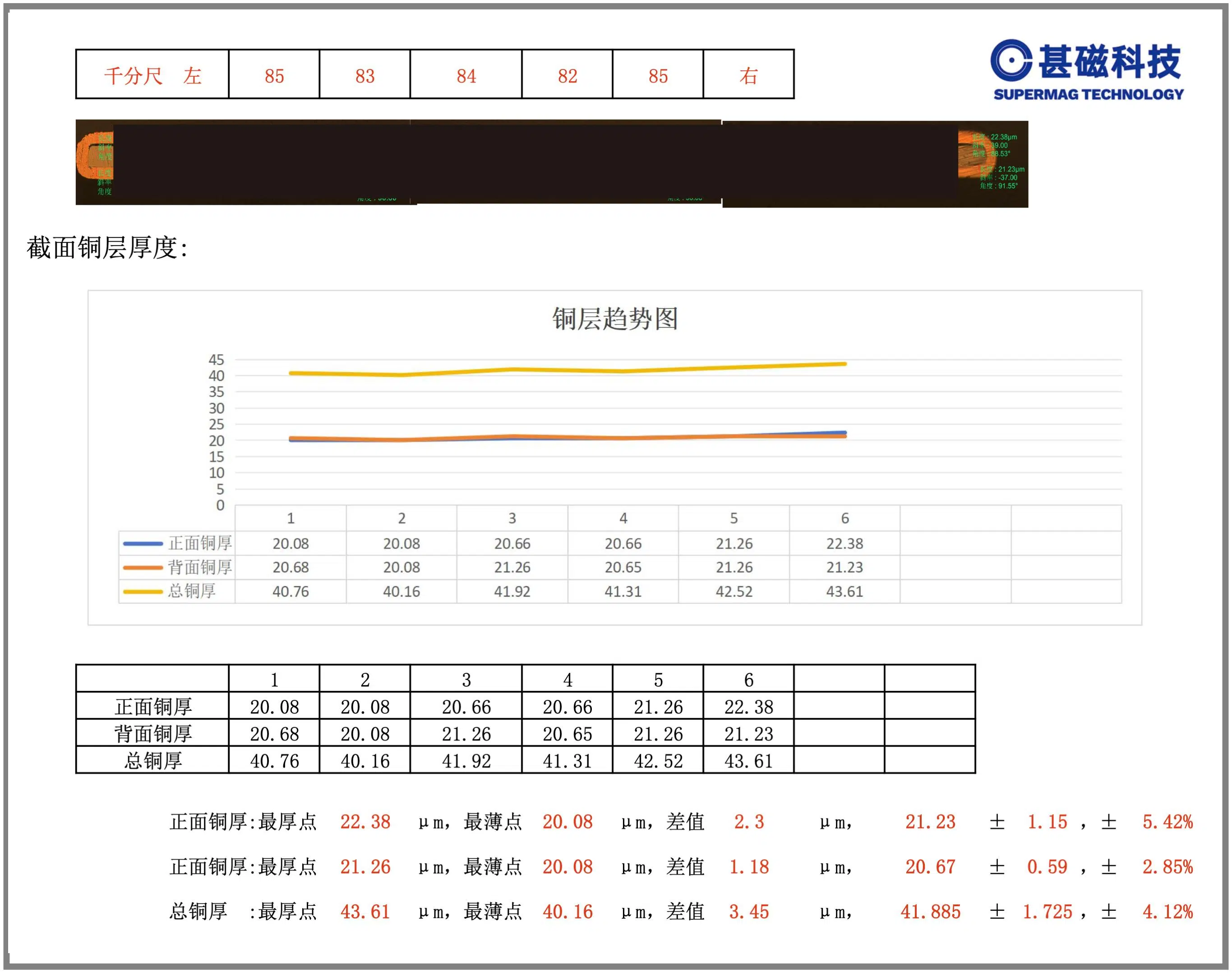

针对长带加工中的镀层厚度波动精确控制，合作客户 20μm 镀层均匀度分析报告显示总铜厚差值最高 ±4.12%
依托连续化精密电镀与长带一致性控制能力，为 TF、PF、CS 等高温超导磁体提供稳定、可靠、可规模化交付的 REBCO 铜稳定层解决方案
合作客户案例
甚磁科技
自2024年5月份，迈斯纳金属表面处理有限公司就甚磁科技有限公司委托，开始针对甚磁科技高温超导带材的镀铜层量身定制降本增效镀铜解决方案。6个月时间内，在超导带材电流密度不衰减的大前提下，突破镀铜层附着力问题，并将铜层厚度突破至最厚20μm，最终通过多轮对产线的专业调试以及工艺优化将铜层均匀性控制在了±10%，达标甚磁科技对高温超导带材镀铜层的要求，并开始基于不同批次带材厚度需求稳定加工镀铜层在3μm-20μm厚的超导带材。
了解详情
